科風 BNT-1000AP 黑武士系列不斷電系統開箱拆解、簡易評測及經驗分享

八月中才買一台科風的BNT-500A，8/31家人在一旁使用吹風機的時候BNT-500A突然開始叫，應該是過載警示。推測原因應該是使用吹風機使得市電電壓下降，我這邊個人電腦的Power電流需求變高。接著我按下測試按鈕或者是拔除市電都是直接關機，測了兩台電腦都一樣完全沒有備援電力。於是隔天9/1就拿去送修了。隔了一個週末9/4星期一就通知維修完畢後就去取件。測試報告中寫著"R65"有做更換，工程說是一顆負載偵測的電阻。
回家後插上我的個人電腦照樣無備援電力，而上週測試的另一台電腦則可以正常運作。我的個人電腦也不是多高端的電腦實際測量在140W以內，而BNT-500A規格上是寫500VA/300W，還用不到一半的輸出功率。然後送修回來保固封條已經被原廠拆封沒貼新的上去，於是就自己拆開探個究竟。

實際測量時，把電瓶拆除拿可調電源供應器調整在13.5V接在連接電池的端子上然後開機，接著慢慢把電壓調整下來，約在11.5V時蜂鳴器開始叫低電壓警示、10.8V則關機來保護電池。再來把電腦接在輸出端上並把電瓶歸位把UPS開機，然後拿電表測量電池兩端的電壓在電腦未開機的情況下約是12.9V，而開機的一瞬間掉到10.5V然後UPS就直接關機了。
由上述實驗可以推論，電路或許是可以達到500VA/300W的輸出功率，但電池不給力無法在更高的負載放出足夠的電流，導致電壓下降到10.8V以下而進入放電保護直接關機。

>>解決方案
1.買一顆好一點的電池: 原廠所附的電池是廣隆WP4.5-12，可以考慮換一顆湯淺的看看
2.買一顆新的、輸出功率大一點的UPS: 輸出功率大，內部的電池容量也會比較大
我選擇了後者。買一顆品質好一點的電池或許能夠解決，但長久下來電池老化終究還是會發生一樣的問題，反而增加維護的時間，停電時無法正常供應電力的機會也增加了，不如買一顆功率大一點的UPS，電池容量也大，能夠釋放的電流相對也會比較寬裕。


我基於愛台灣的精神還是選擇科風，再來也親自送修過一次日後有問題要送修也比較不麻煩。我能買到1000VA的款式有科風黑武士系列BNT-1000AP及科風勇士系列WAR-1000AP，其特點如下
BNT-1000AP, PChome 3290元, 兩顆電池、鐵殼、RS-232通訊、標準3PIN可拆卸的電腦電源線
WAR-1000AP, 原價屋 1980元, 單顆電池、塑膠殼、USB通訊、固定式的電源線
價差1000元左右最後還是買了BNT-1000AP，原因就是機構設計比較符合一台"電源供應器"，而且兩顆電池可使得電路對電池的要求較低。

取出UPS本體後可以看見配件於箱子底部

配件可說是應有盡有，這回有附上說明書了XD

頂端的簡易使用說明可以看見與BNT-500A一模一樣的貼紙，其操作方式也是一模一樣的



BNT-1000AP正面面板

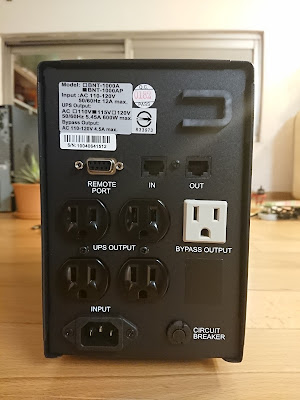

BNT-1000AP背面，在這邊可以發現插座的部分採用較高規的電木插座、一組旁路輸出直接與市電並聯沒經過UPS、一個RS-232可以與電腦連接隨時監測UPS的狀況、輸入過電流保護的部分也採用無熔絲斷路器

貼紙的部分則註明著型號、輸入電壓、輸出規格(115V 600W)

機殼的部分則需拆卸兩側的螺絲及底部四個角落的螺絲，結果拍到一半受不了一直搬動一台10公斤的東西墊了一條牛仔褲在底下用拖的XD

映入眼簾的是一顆巨大的變壓器，高度約13公分

另一側，照片左邊可以看到兩顆電池的底殼為灰白色，很有可能是使用湯淺電池

前面板的部分則是用卡榫卡住的不用螺絲即可卸下，相當類似電腦機殼

機板正面照

 基板下方可以看見電話/數據機突波保護的PCB

電池的部分則是由兩顆12V電池串聯成24V

電池過電流保護則由兩顆30A汽車保險絲負責

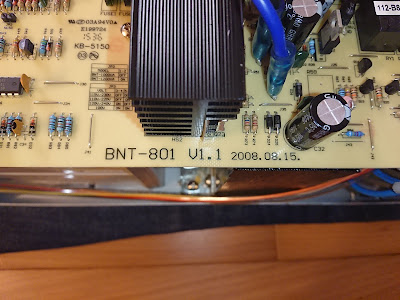

PCB上印著西元2008年8月15日

PCB板上還標示著變更JP3的跳線可適應不同型號、不同電壓

市電輸入的濾波電路

繼電器旁有一個電流感測用的比流器

接著讓BNT-1000AP與BNT-500A比較看看，體積的部分大概差了一倍

BNT-1000AP以70W白熾燈做為負載，並以直流勾表測量電瓶電流

電流為3.51A，換算成功率約為24V*3.51A=84.24W

同樣地以70W的負載測試BNT-500A

電流測得為6.31A，功率約為75.72W

BNT-500A原廠所提供的電池為廣隆WP4.5-12
