硬碟SATA座斷裂維修

今天接到朋友說硬碟的SATA座插拔時斷裂，希望我能幫忙維修。原先朋友拿了另一塊硬碟機板看能不能兩個交換，我提出買一個新的座來更換比較容易，回家後就立刻著手維修了。

首先這個是SATA座斷裂的機板，可看到SATA座中的塑膠件斷裂不見了，只剩下金手指的部分

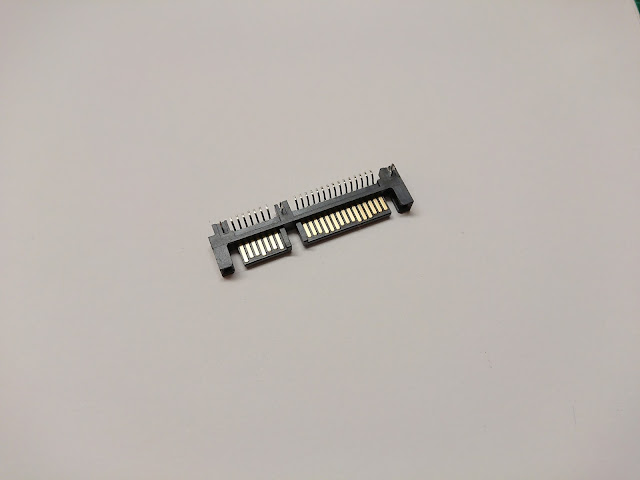

再來就是新買的SATA座，大部分硬碟SATA訊號及電源之間的距離都是固定的，稍微比對一下就可以確定
將原先的座直接拿斜口鉗將針腳剪斷，用烙鐵、熱風槍慢慢拆反而容易失敗
確定全部都剪斷之後將SATA座與電路板分離，原則上如果有全部剪斷應該可以輕易地分開，如果沒辦法輕易地分開就要再檢查看看哪邊沒完全剪斷切勿硬拉，會把電路板上的銅箔拉斷
接著用烙鐵把焊錫熔化把留在電路板上的針腳移除
然後用吸錫線把剩餘的焊錫吸乾淨、用沾上去漬油的棉花棒將助焊劑、松香殘渣清理乾淨
原先的SATA座是用旁邊的塑膠件夾在電路板上使其固定，而我買到的SATA座則有設計金屬的固定腳可以焊接在電路板上。但此基板沒有設計固定用的焊點，所以將固定腳剪斷

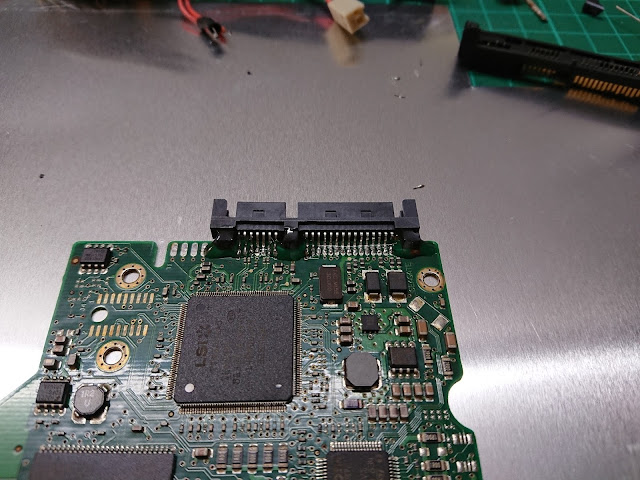

對齊位置後就將新的SATA座焊接上去
最後用3M塑膠專用強力接著劑將SATA座固定好，待其乾燥就大功告成啦!
