Asetek一體水冷水泵維修

    先前一名好友說他的一體水冷的水泵插到主機板上RGB LED的連接器，開機後水泵就冒煙燒掉了，問問看能不能修理。我原先以為裡面會是什麼很特殊的晶片沒辦法買到，不抱持太大的希望。結果拆開看用的零件都還滿簡單明瞭的，也是頭一次看到水泵馬達的構造。



    本日主角，Asetek 338，原先是用在HP的機器上，HP的料號為714256-001。


    水冷頭的部分有好幾顆螺絲，如果只要拆開看到水泵電路的部分，實際上只需要鬆開這兩顆螺絲。

    螺絲鬆開以後取下塑膠上蓋，就能看見無刷馬達的線圈以及控制電路。電路上最主要有兩個IC，一個是單相全橋馬達驅動器；另一個是霍爾IC緊靠在轉子旁邊，用來檢測轉子的位置回授給馬達驅動器變相。兩個IC須互相搭配才能運作。

    近看後發現，馬達驅動器已經燒出一個洞了，所幸印字"B1962"還看得見。經查應為ON Semi的LB1962MC，Mouser上訂得到。只訂兩顆，結果送三顆來。

    解焊小顆的SOP封裝其實不用特殊的工具，烙鐵多加一點焊錫將一排焊點同時加熱，兩排交錯個幾次就可以把壞的IC給拆下來。

    用吸錫線將舊的焊錫吸乾淨，再焊上新的LB1962MC就好了。

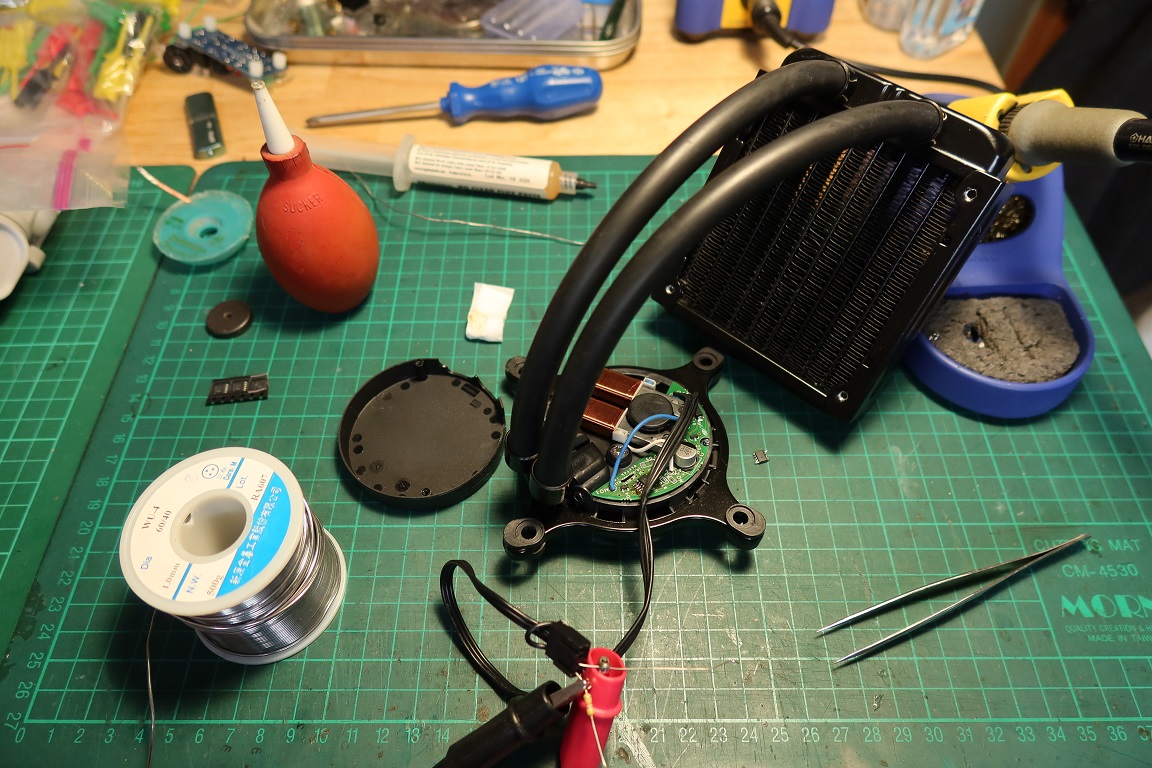

    最後上電測試確定水泵正常運轉，完修~
