回到那個還是PMOS製程、IC的電源通8V~29V直接用的年代，這個VFD時鐘竟然用了十幾年才完美！

十幾年前功力不怎麼好，不知道怎麼逆向拆機的台灣製時鐘模組來用，於是單獨把VFD拆下來，用AT89S51計時來做成時鐘。

由於這支日本製造的NEC FIP5E15 VFD設計是靜態驅動，每個位數每一段都要一條線，不像之前介紹過的多工掃描只要幾條線就能控制。除了要用MC34063升壓到15V，還要24顆PNP電晶體、48顆電阻，才能將8051的輸出信號轉換成高電壓驅動VFD。

不過這幾年來的冬天，只要溫度低一點，時不時就停擺不走了；到了今年冬天，當機的頻率甚至是一天一次，實在受不了，才決定該卯起來動工。

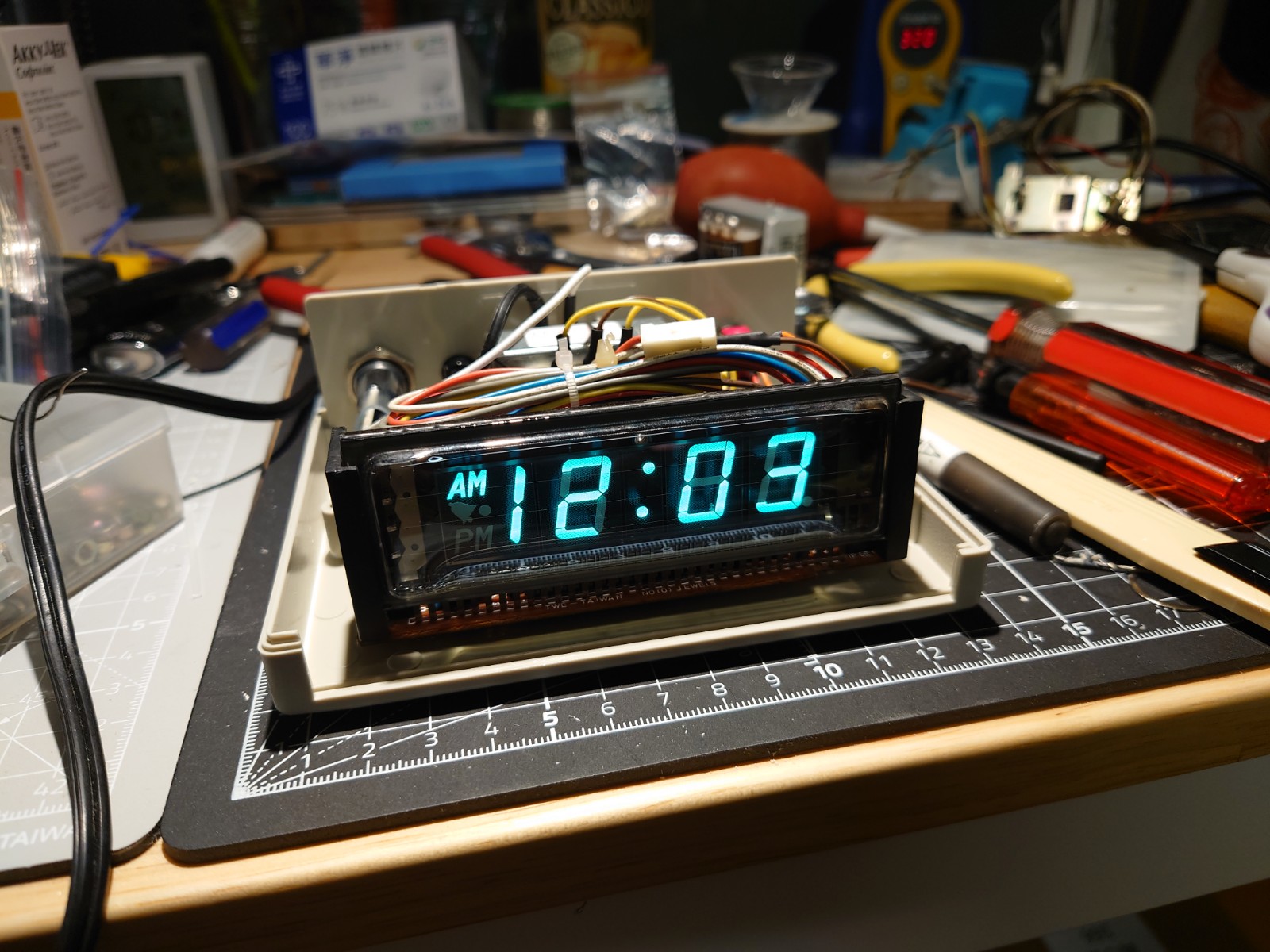

其實多年前就趁著下班空檔把時鐘模組的接線、使用方式研究出來，就一直想做一個「原汁原味」的VFD時鐘，只是忙碌加上外殼的部分沒靈感，就一直被我閒置在角落。

模組使用的時鐘IC是國半MM5316N，需要AC12V與AC3V兩組電源，分別供應IC電源與燈絲電源，MM5316N不用石英震盪器，而是依靠市電的60 Hz當成時基，一定要交流電。我稍微設計了一下，讓它只要用一組現在的電料行就能買得的「6V-0V-6V中心抽頭變壓器」就可以運作。（有沒有人發現我畫的電路有什麼亮點呢？）

趁著假期把買來的萬用盒孔鑽一鑽，特別挑了這個面板可以抽起來更換的萬用盒，把淘汰的手機殼透明背板裁切以後換上去（垃圾留著終於用上了XD），當成鏡片來用。從晚上11點，搞到天亮7點，一氣呵成！

MM5316N調時間的方式，有兩條線分別是慢調和快調的功能，與電源相接分別會以2 Hz和60 Hz的速度把分針往上加，於是挑了一個放開會自動回彈的3P3段搖頭開關，兩個方向分別控制慢調和快調。

VFD那種歷久彌新、清晰明亮的實用性，家人一直很依賴它來看時間，加上那個矛盾的復古科技感，實在不會想把它換掉。

8051版本到底壞在哪？

原本就打算新的先上，舊拿下來再慢慢檢測，最後發現8051版本的時鐘根本沒壞，壞的是電源adapter裡面輸出的電容掛了，尤其冬天化學物質活性下降，電容量變更低，漣波變大才導致8051當機XD
