開箱實作NUC1263 MCU！探索新唐獨家LLSI ARGB LED控制介面！

連假前看到新唐在論壇介紹NUC1263這顆MCU，除了CPU是ARMv8的Cortex-M23之外，還有一個新唐專利硬體周邊LLSI，加上億光同學塞了他們新開發的神奇產品給我，腦袋裡面馬上冒出漂亮的應用，於是就上新唐線上商店下單一片NuMaker-NUC1263SD開發板和5顆晶片，沒想到隔天就到了~

新唐NUC1263系列產品帶給您炫彩的ARGB燈效控制 -LLSI介面簡易設計，方便好用-

不過作品還在設計當中，敬請期待。先來用現成的Adafruit NeoPixel Ring試玩一下NUC1263這顆MCU和它的LLSI吧！一樣會在GitHub和留言區提供完整測試程式碼喔！（看到專案名稱，知道我又要做什麼了吧XD）

https://github.com/danchouzhou/LLSIClock/blob/main/firmware/LLSI_RGBW/main.c

先幫讀者整理一下這顆NUC1263重點特色

  • Arm Cortex-M23 72 MHz，ARMv8-M架構的CPU
  • 內建64 KB Flash和20 KB SRAM
  • 工作電壓2.5 V ~ 5.5 V

除了常見的UART、SPI、I2C、ADC、PWM之外，NUC1263還有I3C、USB和4個DAC，其中I3C還可以從獨立VDDIO電源接腳，輸入I3C匯流排上的電壓，讓I3C不用外接level shifter，最低就能支援0.95 V的電壓準位。不過最大的特色還是全新推出的專利獨家功能LLSI。

第一次聽到LLSI？

LLSI全稱是LED Light Strip Interface，其實就是專門為可定址LED (ARGB LED, addressable RGB LED) 設計的控制介面，常見的型號例如WS2812B、SK6812，或者是Adafruit推出的NeoPixel系列，這種介面的好處就是只要一條信號線從第一顆LED的DIN輸入，第一顆的DOUT串到第二顆的DIN，以此類推就可以控制整串的全彩LED。

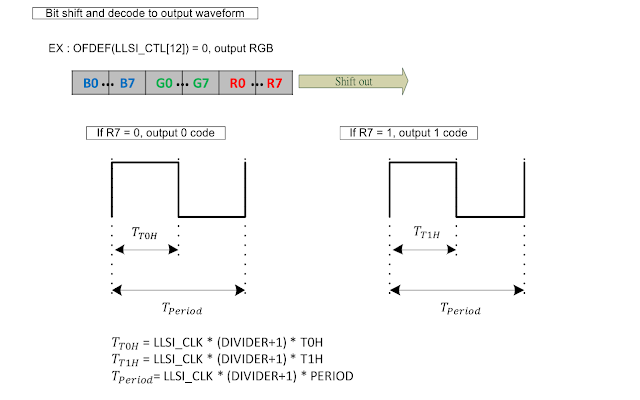

由於只有一條信號線，ARGB LED的控制介面是利用信號high low時長不同，來代表資料的0和1。新唐將這種控制時序設計成硬體，取了酷酷的名字LLSI並整合進MCU裡面，成為首度推出有硬體控制ARGB LED能力的MCU公司，這也是新唐MCU才有的獨家功能。下圖節錄自NUC1263的手冊：

RGB動態燈光效果的市場趨勢

隨著RGB動態燈光效果的需求越來越受歡迎，已經可以在電競鍵盤、滑鼠、主機板、顯示卡、機殼、風扇、電源、散熱器、耳麥等數不清的電競周邊產品看見RGB動態光效華麗的應用，現在就連Windows 11的設定中，還直接內建調整燈光效果的選項。甚至是在一些電視背面、燈飾也陸續出現RGB LED，來營造各式各樣的居家氛圍。

控制ARGB LED

以往用MCU控制ARGB LED的方式，是去改變GPIO的輸出狀態，期間以NOP指令或是timer delay，以軟體方式刻出ARGB LED的時序。為了達到時序精度要求，在傳輸的過程中CPU不得做其它事情，還得把中斷關閉來保證資料能完整傳輸出去。例如之前porting到新唐MCU的NeoPixel Library即是如此，沒有辦法的辦法。

RGB動態光效越來越受歡迎之外，LED數量、花樣也是越變越多、越來越複雜，軟體刻時序的方式恐怕不再能滿足人們的胃口，韌體設計更是令工程師們頭疼。

世界首創、獨家功能、最新專利！LLSI的優勢

幸好新唐推出了LLSI，使用LLSI時只要將每顆LED色彩資料填入buffer內，硬體會自動幫我們把資料按照ARGB LED的時序丟出去，這就跟一些串列通訊介面的使用邏輯一樣。

NUC1263的LLSI提供了深度16-byte的FIFO buffer，且支援閾值中斷、DMA傳輸，這樣的設計騰出了CPU資源，讓CPU去做原本該做的工作，以及去算那些花花綠綠的燈效；內建的64 KB / 20 KB的記憶體，即使LED數量一多，記憶體還是很夠用！

開箱實作

介紹完LLSI了，接著讓我們深入韌體技術的部份吧！無論您習慣的是Keil MDK、IAR或是新唐自家的NuEclipse開發環境，都可以參考NuMaker-NUC1263SD的手冊來將開發環境設定起來。

https://www.nuvoton.com/export/resource-files/en-us--UM_NuMaker-NUC1263SD_EN_Rev1.00.pdf

用LLSI也能控制RGBW「四色」可定址LED

從NUC1263的手冊中可以發現，LLSI是為RGB三色的可定址LED所設計的，一次以3個bytes為單位送出資料，支援RGB和GRB兩種不同的排列順序。能控制一般的ARGB不稀奇，今天就來挑戰看看能不能用LLSI控制ARGB的變種型號，四色的ARGB”W”，來帶過實作的環節！

為了測試NUC1263的LLSI，從箱子裡挖出一直珍藏著捨不得用的Adafruit NeoPixel Ring - 24 x RGBW Natural White - ~4500K，都還記得是當初在美國念書，從當地的商店Micro Center花二十幾塊美金購買的。它除了常見的RGB三色之外額外多了一個白光，能比RGB調出來的白色有更好的演色性 (CRI)。

用LLSI分別點亮RGBW其中一個顏色

要調色、做效果首先就是要知道一顆LED中的R、G、B、W排列順序以及要怎麼單獨控制，所以就先從單一個顏色開始點亮吧！

LLSI的使用方式很簡單，只要這三行就能啟動LLSI硬體，我使用NUC1263的PC.5來當LLSI0的輸出。由於這次使用的是四色LED，並非LLSI原先設計的三色LED，因此數量的欄位要自己換算一下：

LLSI_PCNT = 24 / 3 x 4 = 32

  1. CLK_EnableModuleClock(LLSI0_MODULE); // Enable LLSI0 module clock
  2. // T_Period = 1250ns; T_T0H = 400ns; T_T1H = 850ns; T_ResetPeriod = 50000ns; LED count = 32
  3. LLSI_Open(LLSI0, LLSI_MODE_SW, LLSI_FORMAT_RGB, HCLK_CLK, 1250, 400, 850, 50000, 0, LLSI_IDLE_LOW);
  4. SET_LLSI0_OUT_PC5(); // Set PC.5 multi-function pins for LLSI0

下面則是分別點亮四顆LED其中的R、G、B、W，每個顏色占用8-bit，測試後可得知排列順序為0xWWBBRRGG。不過最後為什麼還多送了一筆0x00000000呢？正如剛剛提到「LLSI是為RGB三色的可定址LED所設計的，一次以3個bytes為單位送出資料」，四個RGBW一共16-byte無法整除3，LLSI會認為資料尚未備齊，不會將最後一顆的白光給送出去。所以才要填入第五筆資料「騙」它，將最後一顆的資料送出去。

  1. // 0xWWBBRRGG
  2. LLSI_WRITE_DATA(LLSI0, 0x000000FF);
  3. LLSI_WRITE_DATA(LLSI0, 0x0000FF00);
  4. LLSI_WRITE_DATA(LLSI0, 0x00FF0000);
  5. LLSI_WRITE_DATA(LLSI0, 0xFF000000);
  6. LLSI_WRITE_DATA(LLSI0, 0x00000000);

用LLSI製作跑馬燈效果

幸好這次用的NeoPixel Ring是24顆RGBW，是3和4的公倍數，在LLSI_Open()時將LED數量填入32，製作RGBW跑馬燈效果就不用額外去處理。要玩效果，程式的架構就不再是一顆一顆點了，而是變成這樣：

  1. 開一個陣列g_au32frameBuffer[]當成”影格”
  2. 開啟閾值中斷，當LLSI FIFO中的內容低過設定的數量，通知CPU將接下來的資料補充進去
  3. 開啟”影格”結束中斷，當所有LED的資料都傳送完畢產生中斷，將旗標g_u32FrameEnd設為’1’，並更新圖案樣式g_u32PatternToggle
  4. 於主程式中判斷旗標，當前一”偵”傳送完畢，即可運算新的圖案更新至”影格中”

從這段範例就可以明顯感受到使用LLSI控制ARGB LED的便利性了，將圖案填入g_au32frameBuffer之後，由LLSI硬體自動產生時序，也會在FIFO低於下限時硬體自動產生中斷，通知CPU補充彈匣！保留了許多CPU資源。

透過下面三行程式碼，可以開啟上述兩種中斷功能：

  1. /* Set TX FIFO threshold */
  2. LLSI_SetFIFO(LLSI0, 2);
  3. NVIC_EnableIRQ(LLSI0_IRQn);
  4. /* Enable Transmit FIFO Threshold Interrupt and Frame End Interrupt */
  5. LLSI_EnableInt(LLSI0, LLSI_TXTH_INT_MASK | LLSI_FEND_INT_MASK);

中斷服務程式：

  1. void LLSI0_IRQHandler()
  2. {
  3.     if (LLSI_GetIntFlag(LLSI0, LLSI_TXTH_INT_MASK))
  4.     {
  5.         while(LLSI_GET_TX_FIFO_FULL_FLAG(LLSI0) == 0) // Fill up the TX FIFO
  6.         {
  7.             if (g_u32DataCount == (TEST_COUNT - 1))
  8.                 LLSI_SET_LAST_DATA(LLSI0); // Before writing last word data to LLSI_DATA, user must write LDT = 1
  9.
  10.             if (g_u32DataCount < TEST_COUNT)
  11.                 LLSI_WRITE_DATA(LLSI0, g_au32frameBuffer[g_u32DataCount++]);
  12.             else
  13.                 break;
  14.         }
  15.
  16.         if(g_u32DataCount >= TEST_COUNT)
  17.         {
  18.             LLSI_DisableInt(LLSI0, LLSI_TXTH_INT_MASK);
  19.         }
  20.     }
  21.
  22.     if (LLSI_GetIntFlag(LLSI0, LLSI_FEND_INT_MASK)) // FENDIF will be set to 1 when LLSI transfer last pixel data.
  23.     {
  24.         g_u32FrameEnd = 1;
  25.         g_u32PatternToggle++;
  26.         LLSI_ClearIntFlag(LLSI0, LLSI_FEND_INT_MASK);
  27.     }
  28. }

主程式更新圖案的算法：

  1. if (g_u32FrameEnd == 1)  // Wait for FEND_INT
  2. {
  3.     u32Tmp = g_u32PatternToggle % 4;
  4.
  5.     /* Generate a new frame */
  6.     for (int i=0; i<TEST_COUNT; i++)
  7.     {
  8.         if (i % 4 == u32Tmp)
  9.             g_au32frameBuffer[i] = 0xFF000000 >> (u32Tmp * 8);
  10.         else
  11.             g_au32frameBuffer[i] = 0x00000000;
  12.     }
  13.
  14.     g_u32FrameEnd = 0;
  15.     g_u32DataCount = 0;
  16.
  17.     LLSI_EnableInt(LLSI0, LLSI_TXTH_INT_MASK);
  18.
  19.     CLK_SysTickDelay(50000);
  20. }

成果展示影片

文章最後邀請讀者加入新唐論壇，除了能一起參與技術交流之外，還能領到新唐原廠線上商店的9折優惠券，想玩玩看最新的LLSI獨家專利技術嗎？敬請把握機會了！

https://forum.nuvoton.com/zh/programs-events/seminars-events/14354

完整程式碼：

  1. #include <stdio.h>
  2. #include "NuMicro.h"
  3.
  4. #define HCLK_CLK    72000000
  5. #define TEST_COUNT  24
  6.
  7. // Color format is 0xWWBBRRGG for the Adafruit NeoPixel Ring 24 x RGBW (2862)
  8. volatile uint32_t g_au32frameBuffer[24] = {
  9.     0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000,
  10.     0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000,
  11.     0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000,
  12.     0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000, 0x00000000
  13. };
  14. volatile uint32_t g_u32PatternToggle = 0;
  15. volatile uint32_t g_u32DataCount = 0;
  16. volatile uint32_t g_u32FrameEnd = 0;
  17.
  18. void LLSI0_IRQHandler()
  19. {
  20.     if (LLSI_GetIntFlag(LLSI0, LLSI_TXTH_INT_MASK))
  21.     {
  22.         while(LLSI_GET_TX_FIFO_FULL_FLAG(LLSI0) == 0) // Fill up the TX FIFO
  23.         {
  24.             if (g_u32DataCount == (TEST_COUNT - 1))
  25.                 LLSI_SET_LAST_DATA(LLSI0); // Before writing last word data to LLSI_DATA, user must write LDT = 1
  26.
  27.             if (g_u32DataCount < TEST_COUNT)
  28.                 LLSI_WRITE_DATA(LLSI0, g_au32frameBuffer[g_u32DataCount++]);
  29.             else
  30.                 break;
  31.         }
  32.
  33.         if(g_u32DataCount >= TEST_COUNT)
  34.         {
  35.             LLSI_DisableInt(LLSI0, LLSI_TXTH_INT_MASK);
  36.         }
  37.     }
  38.
  39.     if (LLSI_GetIntFlag(LLSI0, LLSI_FEND_INT_MASK)) // FENDIF will be set to 1 when LLSI transfer last pixel data.
  40.     {
  41.         g_u32FrameEnd = 1;
  42.         g_u32PatternToggle++;
  43.         LLSI_ClearIntFlag(LLSI0, LLSI_FEND_INT_MASK);
  44.     }
  45. }
  46.
  47. void SYS_Init(void)
  48. {
  49.     /*---------------------------------------------------------------------------------------------------------*/
  50.     /* Init System Clock                                                                                       */
  51.     /*---------------------------------------------------------------------------------------------------------*/
  52.     /* Enable HIRC clock */
  53.     CLK_EnableXtalRC(CLK_PWRCTL_HIRCEN_Msk);
  54.
  55.     /* Wait for HIRC clock ready */
  56.     CLK_WaitClockReady(CLK_STATUS_HIRCSTB_Msk);
  57.
  58.     /* Set core clock to HCLK_CLK Hz */
  59.     CLK_SetCoreClock(HCLK_CLK);
  60.
  61.     /* Enable UART0 module clock */
  62.     CLK_EnableModuleClock(UART0_MODULE);
  63.
  64.     /* Select UART0 module clock source as HIRC/2 and UART0 module clock divider as 1 */
  65.     CLK_SetModuleClock(UART0_MODULE, CLK_CLKSEL1_UART0SEL_HIRC_DIV2, CLK_CLKDIV0_UART0(1));
  66.
  67.     /* Enable LLSI0 module clock */
  68.     CLK_EnableModuleClock(LLSI0_MODULE);
  69.
  70.     /*---------------------------------------------------------------------------------------------------------*/
  71.     /* Init I/O Multi-function                                                                                 */
  72.     /*---------------------------------------------------------------------------------------------------------*/
  73.     /* Set PB multi-function pins for UART0 RXD and TXD */
  74.     SYS->GPB_MFPH = (SYS->GPB_MFPH & (~(UART0_RXD_PB12_Msk | UART0_TXD_PB13_Msk))) | UART0_RXD_PB12 | UART0_TXD_PB13;
  75.
  76.     /* Set PC multi-function pins for LLSI0 */
  77.     SET_LLSI0_OUT_PC5();
  78. }
  79.
  80. void UART0_Init()
  81. {
  82.     /*---------------------------------------------------------------------------------------------------------*/
  83.     /* Init UART                                                                                               */
  84.     /*---------------------------------------------------------------------------------------------------------*/
  85.     /* Reset UART0 module */
  86.     SYS_ResetModule(UART0_RST);
  87.
  88.     /* Configure UART0 and set UART0 Baudrate */
  89.     UART_Open(UART0, 115200);
  90. }
  91.
  92. void LLSI_Init(void)
  93. {
  94.     /*---------------------------------------------------------------------------------------------------------*/
  95.     /* Init LLSI                                                                                               */
  96.     /*---------------------------------------------------------------------------------------------------------*/
  97.     /* Configure as software mode, RGB output format, 6 pixels in a frame and idle output low */
  98.     /* Set clock divider. LLSI clock rate = 72MHz */
  99.     /* Set data transfer period. T_Period = 1250ns */
  100.     /* Set duty period. T_T0H = 400ns; T_T1H = 850ns */
  101.     /* Set reset command period. T_ResetPeriod = 50000ns */
  102.     LLSI_Open(LLSI0, LLSI_MODE_SW, LLSI_FORMAT_RGB, HCLK_CLK, 1250, 400, 850, 50000, 32, LLSI_IDLE_LOW);
  103.
  104.     /* Set TX FIFO threshold */
  105.     LLSI_SetFIFO(LLSI0, 2);
  106.
  107.     /* Enable reset command function */
  108.     LLSI_ENABLE_RESET_COMMAND(LLSI0);
  109.
  110.     NVIC_EnableIRQ(LLSI0_IRQn);
  111. }
  112.
  113. void main(void)
  114. {
  115.     uint32_t u32Tmp;
  116.
  117.     /* Unlock protected registers */
  118.     SYS_UnlockReg();
  119.
  120.     /* Init System, IP clock and multi-function I/O. */
  121.     SYS_Init();
  122.
  123.     /* Lock protected registers */
  124.     SYS_LockReg();
  125.
  126.     /* Init UART0 for printf */
  127.     UART_Open(UART0, 115200);
  128.
  129.     printf("\n\nCPU @ %d Hz\n", SystemCoreClock);
  130.
  131.     /* Init LLSI */
  132.     LLSI_Init();
  133.
  134.     /* Enable Transmit FIFO Threshold Interrupt and Frame End Interrupt */
  135.     LLSI_EnableInt(LLSI0, LLSI_TXTH_INT_MASK | LLSI_FEND_INT_MASK);
  136.
  137.     LLSI_WRITE_DATA(LLSI0, g_au32frameBuffer[g_u32DataCount++]); // Write the first word to trigger TXTH_INT
  138.
  139.     while(1)
  140.     {
  141.         if (g_u32FrameEnd == 1)  // Wait for FEND_INT
  142.         {
  143.             u32Tmp = g_u32PatternToggle % 4;
  144.
  145.             /* Generate a new frame */
  146.             for (int i=0; i<TEST_COUNT; i++)
  147.             {
  148.                 if (i % 4 == u32Tmp)
  149.                     g_au32frameBuffer[i] = 0xFF000000 >> (u32Tmp * 8);
  150.                 else
  151.                     g_au32frameBuffer[i] = 0x00000000;
  152.             }
  153.
  154.             g_u32FrameEnd = 0;
  155.             g_u32DataCount = 0;
  156.
  157.             LLSI_EnableInt(LLSI0, LLSI_TXTH_INT_MASK);
  158.
  159.             CLK_SysTickDelay(50000);
  160.         }
  161.     }
  162. }
