輕鬆上手：以VS Code, SDCC, Git建立新唐8051編譯環境

12月 27, 2024

這是003Clock系列的第二篇文章，第一篇還沒跟上的趕快回追一下~

（一）製作新唐N76E003白光LED電子時鐘套件
（二）以VS Code, SDCC, Git建立新唐8051編譯環境
（三）新唐N76E003白光LED電子時鐘套件韌體技巧說明
（四）免用燒錄器更新韌體：NuMicro ISP Programming Tool

2018年前後，新唐推出了這顆N76E003，主打著只要台幣7塊錢的增強型8051，與STM8S003 pin-to-pin相容，機械週期只有1個clock cycle、內建了18KB的程式記憶體、兩組UART、ADC、I2C、SPI、PWM等齊全的功能，要接什麼感測器都很方便，Arduino UNO有的它都有，於是就入手了一堆N76E003。

朋友們如果有新的設計，推薦使用今年新出的N76S003啊！因為N76E003目前已調漲到台幣10塊錢。新出的N76S003大概是用了更成熟的技術來生產，所以還能維持在台幣7塊錢（聽說是e-store Nuvoton Direct獨賣），除了更便宜之外還多了SPROM的功能。我現在還在用N76E003是因為當年買的那一堆庫存還沒用完XD 但請各位放心，這兩個型號新唐掛保證是完全pin-to-pin、code-to-code相容的，原廠提供的BSP也完全共用。

https://direct.nuvoton.com/n76s003-series

由於Keil C51、IAR之類的商用軟體，免費版本是有code size限制的，印象中Keil C51是限制在2KB，那麼N76E003的18KB豈不是用不完！因此當時就轉向使用open source、無code size limit的SDCC (Small Device C Compiler) 來開發。SDCC只是一套工具鏈（俗稱編譯器），而非整合型的開發環境（Integrated Development Environment, IDE）。

那時候自己看了一下SDCC的手冊，就能將新唐原廠提供的BSP (Board Support Package) 修改成SDCC支援的格式，用Windows內建的記事本或Notepad++編輯主程式，再開一個「命令提示字元」一一敲進編譯、組譯和鏈結的指令，把執行檔編出來。後來當然學聰明了，將這些步驟寫成.bat的批次檔，修改程式後只要執行這個批次檔就能自動產生執行檔了。

後來工作時用新唐Arm系列的MCU做了一些open source專案，當時VS Code正流行起來，就順勢建了一個VS Code + Git + Makefile + ARM-GCC的環境，掌握了一些VS Code的使用技巧。我這套評價還不錯，如同Arduino IDE一般，按個按鈕就會把執行檔編出來，只是在這邊是下一行指令「make」。日後有機會的話再來介紹Makefile。

直到最近新唐原廠推出自家的NuEclipse 8051 IDE的同時，將1T 8051 的BSP增加了對SDCC的支援，這也意味著現在我也可以用類似的方法，從OpenNuvoton用Git來管理整個開發環境了！

自己的建環境真的有太多優點啦，真的要用過比過才會懂 …

SDCC和商用軟體相比之下的優點：SDCC免費且無code size限制，想寫多少就寫多少， N76S003、N76E003的18KB可以盡情地用。

VS Code和商用軟體相比之下的優點：介面簡潔，編譯器的路徑以文字檔存放於實體路徑下的.vscode/setting.json，這個是VS Code原生提供的功能，不必安裝擴充套件，亦無擴充套件相容性問題，整個韌體專案的資料夾移到別台電腦去完全不用重新設定，相當容易使用Git管理專案。

使用Makefile或批次檔的優點：沒有複雜的按鈕、選項要設定，讀懂compiler的手冊即可依照自己的需求進行設定，compiler加了哪些參數、編了哪些內容全部以文字檔寫在Makefile或批次檔裡面清楚明瞭；由於也是文字檔，同樣容易使用Git管理。

綜合上述幾點，自建的環境優勢在於：

1. 免費且無code size limit
2. Windows, Linux跨平台支援
3. Open source軟體
4. 可攜式的開發環境
5. 易於使用Git管理、容易與他人協作

不過，缺點就是目前我還沒有把debug的功能整合進去。如果有debug、單步執行的需求，可以使用新唐原廠推出的NuEclipse 8051，新版BSP中有詳細說明建立專案的步驟，使用之前一定要先讀一下，有心得、疑問、建議，歡迎到NuForum發文！

https://github.com/OpenNuvoton/N76E003_BSP/blob/3d205357fbbab48122c25cdd4f66e7ca3aeb3b6c/NuEclipse SDCC quick start_EN.pdf

NuEclipse可以在這裡下載到，記得要先登入新唐帳號才能下載唷：https://www.nuvoton.com/tool-and-software/ide-and-compiler/

好啦，設計理念的部分說明完畢，接下來就要進入實作的部分，建環境有以下幾個步驟：

一、安裝文字編輯器：VS Code
二、安裝工具鏈（編譯器）：SDCC (Small Device C Compiler)
三、安裝Git Bash
四、燒錄軟體NuMicro ICP或ISP Programming Tool
五、編譯
六、燒錄

看起來很繁瑣嗎? 不用擔心，一 ~ 三安裝起來，第四步ISP燒錄為免安裝軟體，只要下載解壓縮。我在GitHub已經放了完整專案，直接在Git Bash中輸入下面這行指令，clone下來之後用VS Code開啟專案的目錄即可使用！VS Code裡面看到的檔案就和實體路徑完全一樣，清楚明瞭！

git clone https://github.com/danchouzhou/003Clock.git --recurse-submodules

一、安裝文字編輯器：VS Code

可以在這裡下載到VS Code：https://code.visualstudio.com/download

安裝VS Code時到了這步會建議把這兩個選項勾起來，以便日後能在檔案總管右鍵選單中，直接開啟專案的目錄或檔案。

將[以Code開啟]動作加入Windows檔案總管檔案的操作功能表中
將[以Code開啟]動作加入Windows檔案總管目錄的操作功能表中

有勾選這兩個選項，右鍵選單就會像這樣有「以Code開啟」的選項：

安裝完畢以後我會在設定中搜尋update把VS Code自動更新通通關閉。

二、安裝工具鏈（編譯器）：SDCC (Small Device C Compiler)

可以在這裡下載到SDCC，在這邊我們先下載這一個版本「sdcc-4.2.0-x64-setup.exe」，因為其它版本我還沒有測試過，不清楚會不會遇到其它的問題。開發東西要記得，用了沒問題就繼續用；用了遇到問題有繞過解決了就好，下次也可以用相同方式繞過。尤其是這種免費open source的軟體，不要去追求最新版XD

https://sourceforge.net/projects/sdcc/files/sdcc-win64/4.2.0/

安裝的路徑不要更動它，照著步驟安裝即可。

安裝完成之前還會問要不要將sdcc加入環境變數中，在這邊不用勾選，因為我們待會會在.vscode/setting.json中告訴VS Code SDCC放在哪裡。

三、安裝Git Bash

可以在這邊下載到Git Bash：https://git-scm.com/downloads

基本上照著步驟下一步下一步裝完就可以了。

四、燒錄軟體NuMicro ICP或ISP Programming Tool

新唐的燒錄軟體都集中在這裡：https://www.nuvoton.com/tool-and-software/software-tool/programmer-tool/

將編出來的執行檔(ex. *.bin, *.hex) 要經由燒錄軟體、通訊介面燒進晶片內由快閃記憶體組成的程式記憶體（code memory）。

如果您手邊有新唐8051開發板，或是有Nu-Link燒錄器的話，請安裝Nu-Link_Command_Tool，可以直接在VS Code裡面執行flash.bat燒錄。

如果想更動晶片細部設定，或是同時燒錄LDROM (bootloader)與APROM，可以下載有GUI的版本NuMicro_ICP_Programming_Tool。安裝好軟體以後，選擇晶片系列「1T 8051」，可以在Help/說明的欄位中找到使用手冊。

如果您只是為我出的003Clock時鐘套件增加新功能，可以下載NuMicro_ISP_Programming_Tool。這個就不用Nu-Link燒錄器，因為003Clock我包貨時都已經幫MCU燒好ISP bootloader，只需要用USB to UART，連接在N76E003/N76S003的UART1上，就可以用ISP Programming Tool更新APROM中的程式。操作方式詳見GitHub的README.md。

五、編譯

再來若想要編譯，要在VS Code裡面開啟一個終端機。

終端機開啟之後將目錄切換到source code的資料夾裡面：

cd firmware/003Clock

接著執行批次檔：

./build.bat

沒有出現任何錯誤訊息即是編譯完成，執行檔會在這裡

firmware/003Clock/Objects/main.bin

六、燒錄

如果是用Nu-Link燒錄，在終端機裡面執行 ./flash.bat 就會將main.bin燒錄到MCU當中。

./flash.bat

沒有Nu-Link的朋友不用擔心，找一條USB to UART接到時鐘上：

然後可以用NuMicro ISP Programming Tool以UART燒錄新的程式，操作方式就是選好COM Port以後先按燒錄軟體上的Connect，再送電給時鐘，由於我燒錄時已設定從LDROM開機，因此就會跑裡面燒好的ISP程式了，此時ISP Tool應該會顯示連線成功，勾選APROM和Reset and Run，最後按右下角的Start，就可以燒錄並執行APROM。

對於環境使用到的技巧細節有興趣的朋友，可以繼續往下看。

一、./vscode/setting.json

剛剛在安裝SDCC時提到，可以不用將sdcc加入環境變數中，原因是我們透過VS Code原生的功能使內建的終端機讀取SDCC安裝的路徑。所以假設剛剛安裝SDCC時有去變更預設的路徑，就要更改setting.json裡面記載的路徑。

關於setting.json設定環境變數參考的相關資料：
Configure environment of terminal sessions
Terminal Configuring profiles

{
    "terminal.integrated.env.windows": {
        "PATH": "${env:PATH};C:\\Program Files\\SDCC\\bin;C:\\Program Files (x86)\\Nuvoton Tools\\NuLink Command Tool;"
    }
}

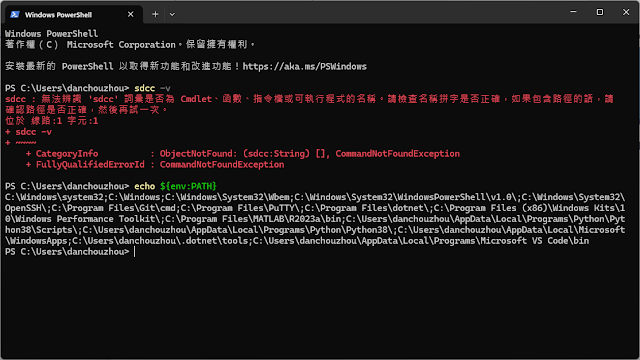

透過下面的實驗可以驗證，先單獨開啟一個PowerShell，分別輸入sdcc -v以及echo ${env:PATH}，可以看到PowerShell是找不到sdcc的，且PATH也沒有列出所安裝的路徑。

再來用VS Code開啟包含./vscode的這個專案目錄，然後在裡面開啟一個終端機，一樣執行sdcc -v和echo ${env:PATH}。在VS Code裡面就可以看到sdcc可以被執行，且列出的環境變數中是有setting.json裡面所記載的路徑。

二、./vscode/c_cpp_properties.json

c_cpp_properties.json這個設定檔實際上是給C/C++ IntelliSense使用的，這不是VS Code原生提供的功能，而是個extension，它可以幫助我們閱讀C語言，但不是編譯必須的。

有安裝IntelliSense的朋友可以試試看，如果把c_cpp_properties.json檔名暫時改掉，例如：我先把它改成c_cpp_properties.json.bk，讓IntelliSense讀不到這個設定檔，main.c一點開就會冒出一堆錯誤的紅色毛毛蟲。原因是SDCC比較冷門，IntelliSense沒支援，認不得它的語法XD

新唐很讚，已經在BSP當中幫我們定義好SDCC用到的關鍵字，我們看看BSP中的fuction_define_n76e003.h可以發現，如果預先定義__CDT_PARSER__，就會利用標準C語言的#define列出SDCC的關鍵字，讓不管是IntelliSense或是Eclipse都能夠認得它們。

#ifdef __CDT_PARSER__         /* For __SDCC__ */
  #define __data
  #define __near
  #define __idata
  #define __xdata
  #define __far
  #define __pdata
  #define __code
  #define __bit
  #define __sfr
  #define __sbit
  #define __critical
  #define __at(x)             /* use "__at (0xab)" instead of "__at 0xab" */
  #define __using(x)
  #define __interrupt(x)
  #define __naked
#endif

除此之外numicro_8051.h也要定義__SDCC__，才會去讀n76e003_sdcc.h這個include files。（同樣的道理，可以去看build.bat也有-D __SDCC__指定去讀SDCC用的include files）

/* for Keil */
#if defined __C51__
#include "n76e003_keil.h"

/* for IAR */
#elif defined __ICC8051__
#include "n76e003_iar.h"

/* for SDCC */
#elif defined __SDCC__
#include "n76e003_sdcc.h"

#endif

因此我們可以在c_cpp_properties.json中定義它們，這麼一來可以讓IntelliSense在搜尋時認得這些關鍵字。

{
    "configurations": [
        {
            "name": "NuMicro 8051",
            "includePath": [
                "${workspaceFolder}/**"
            ],
            "defines": [
                "__SDCC__",
                "__CDT_PARSER__"
            ],
            "browse": {
                "path": [
                    "${workspaceFolder}/**"
                ],
                "limitSymbolsToIncludedHeaders": true
            }
        }
    ],
    "version": 4
}

三、Git submodules

Open source其中的重要精神就是：衍生著作要公開透明，並且保留原著的完整性。Git submodule就可以很好地做到這件事。我們在專案中使用到新唐提供的BSP，以submodule的方式從新唐BSP的repository匯入到本專案中。

Git Submodules的文件可以參考這裡：
https://git-scm.com/book/en/v2/Git-Tools-Submodules

我在建git的時候是這麼做的：

git init
git submodule add https://github.com/OpenNuvoton/N76E003_BSP.git firmware/N76E003_BSP

如此就可以在firmware這個目錄中新增新唐的BSP。

我會再建立其他的目錄來放自己的程式與函式庫，比方在這個時鐘專案中，firmware/003Clock擺的就是時鐘的程式碼 (APROM)，firmware/ISP_UART1擺的就是ISP (LDROM)的程式碼，兩份程式編譯時都會呼叫到N76E003_BSP的driver。
